1、每日檢測

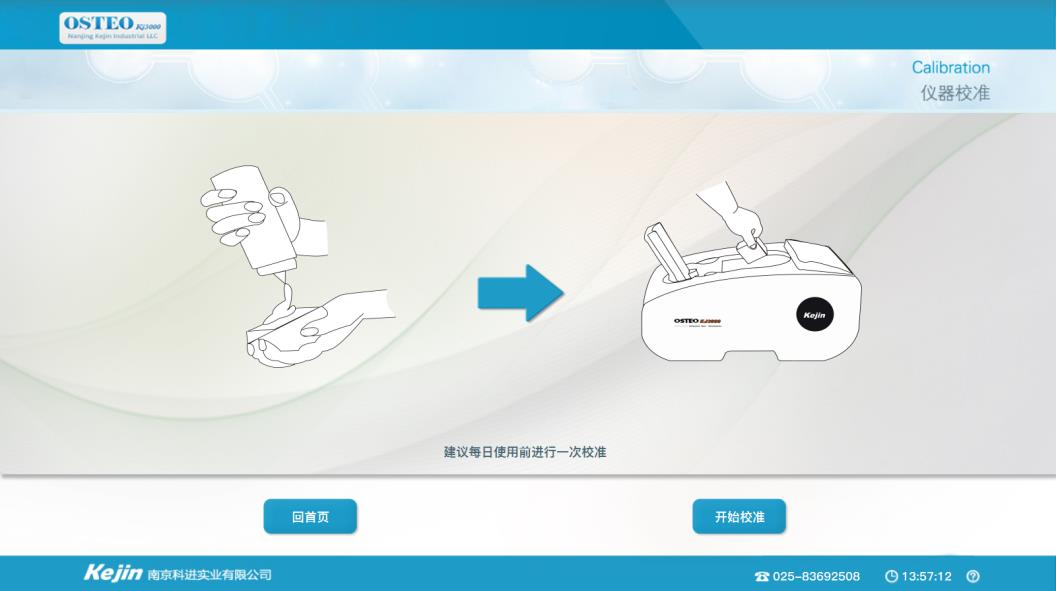

　　在主界面上點擊“每日檢測”，進入界面如下：

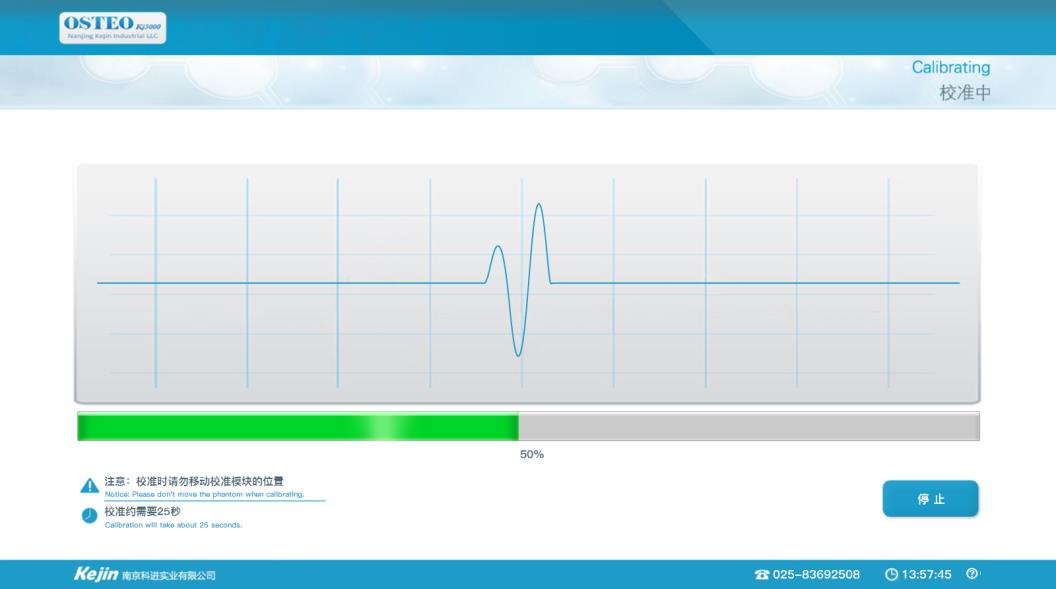

　　將測試模塊放置在儀器圖示位置內，點擊“開始校準”，跳轉到“測量中”界面；點擊“回首頁”，返回首頁。

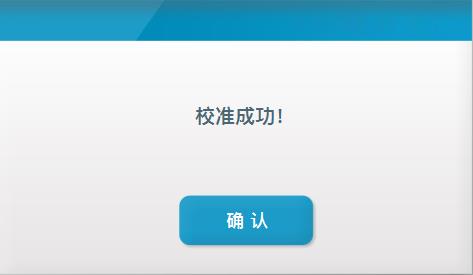

　　當校準完成后，彈出提示校準成功的對話框，如下圖所示：

　　點擊“確認”，返回“每日檢測”界面。

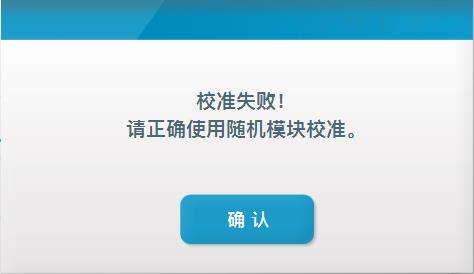

　　當模塊沒有正確放置或在校準時沒有模塊，每日檢測時界面彈出如下提示框，點擊“確認”重新返回“每日檢測”界面。

2、病人登錄

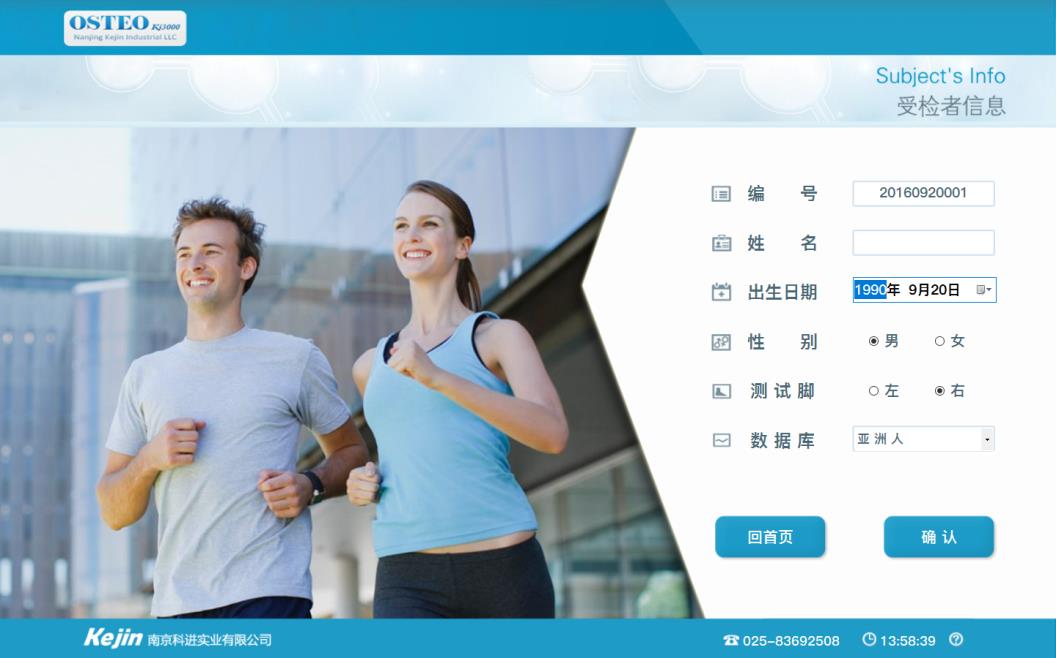

　　在主界面，點擊“病人登錄”按鈕，進入“病人信息”界面，此界面的病人年齡默認為≥20歲，如下圖所示：

　　若修改出生日期，使病人的年齡小于20歲，則會跳轉到如下登錄界面：

　　OSTEOKJ3000、OSTEOKJ3000M、OSTEOKJ3000S型超聲骨密度儀的適用人群是成人（年齡≥20歲），不能對非成人進行測量。因此軟件只有成人登錄界面，沒有非成人登錄界面。

　　1）成人登錄界面（年齡≥20歲的病人）

　　編號：系統會按照測試當天的日期，自動生成編號，如編號“20150603005”。其中前4位表示的是年份，5、6位表示的是月份，7、8位表示的是日期，最后三位表示的是當天測試的序號。醫生可以根據需要，自己修改病人編號，但必須是數字，且不能超過11個字節。

　　姓名：可以輸入任意字符，但不能超過12個字節。

　　出生日期：左鍵點擊，鍵盤輸入年、月、日；或者下拉列表，在此處選擇病人的出生日期，所選擇的日期必須使得病人年齡≤100周歲。

　　性別：可以選擇“男”或“女”。默認值為“男”。

　　測試腳：可以選擇“左”或“右”。默認值為“右”。

　　數據庫：下拉列表，可以選擇“亞洲人”、“歐洲人”、“中東人”或“非洲人”。

　　這些數據均會反映在報告中。

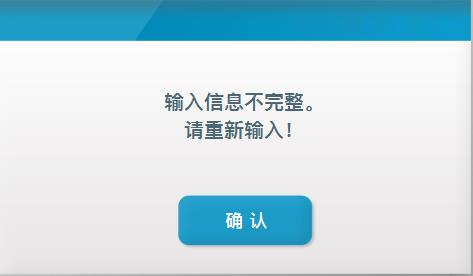

　　如果信息輸入不完整的時候，界面會彈出如下提示以下對話框，點擊“確認”按鈕，并輸入缺少的病人信息。

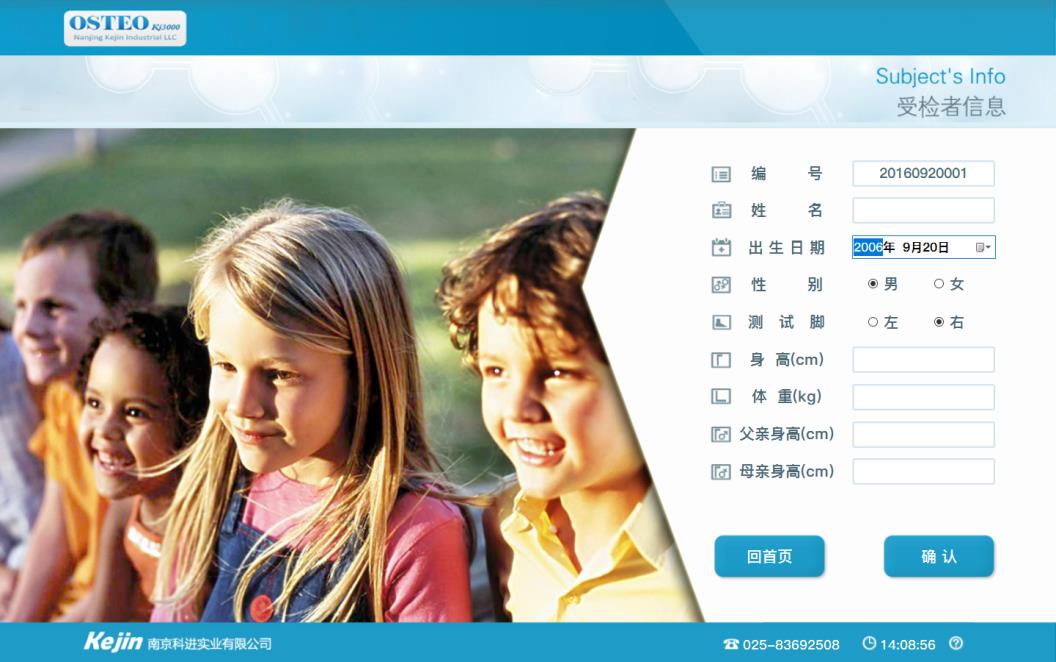

　　2）非成年人登錄界面（病人年齡<20歲）

　　輸入相應的年齡后，病人信息界面會自動跳轉，此界面與上一界面略有不同，其不同之處在于沒有了數據庫選擇項，但多出了病人身高、體重、父親身高和母親身高的文本輸入框。此四項均只能輸入數字，且不能超過3個字節。這些數據也會反映在報告中。

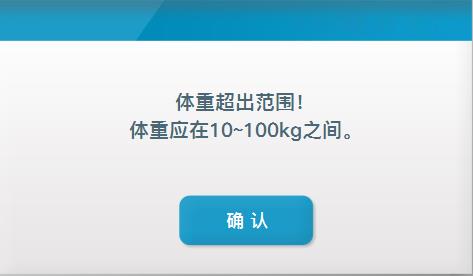

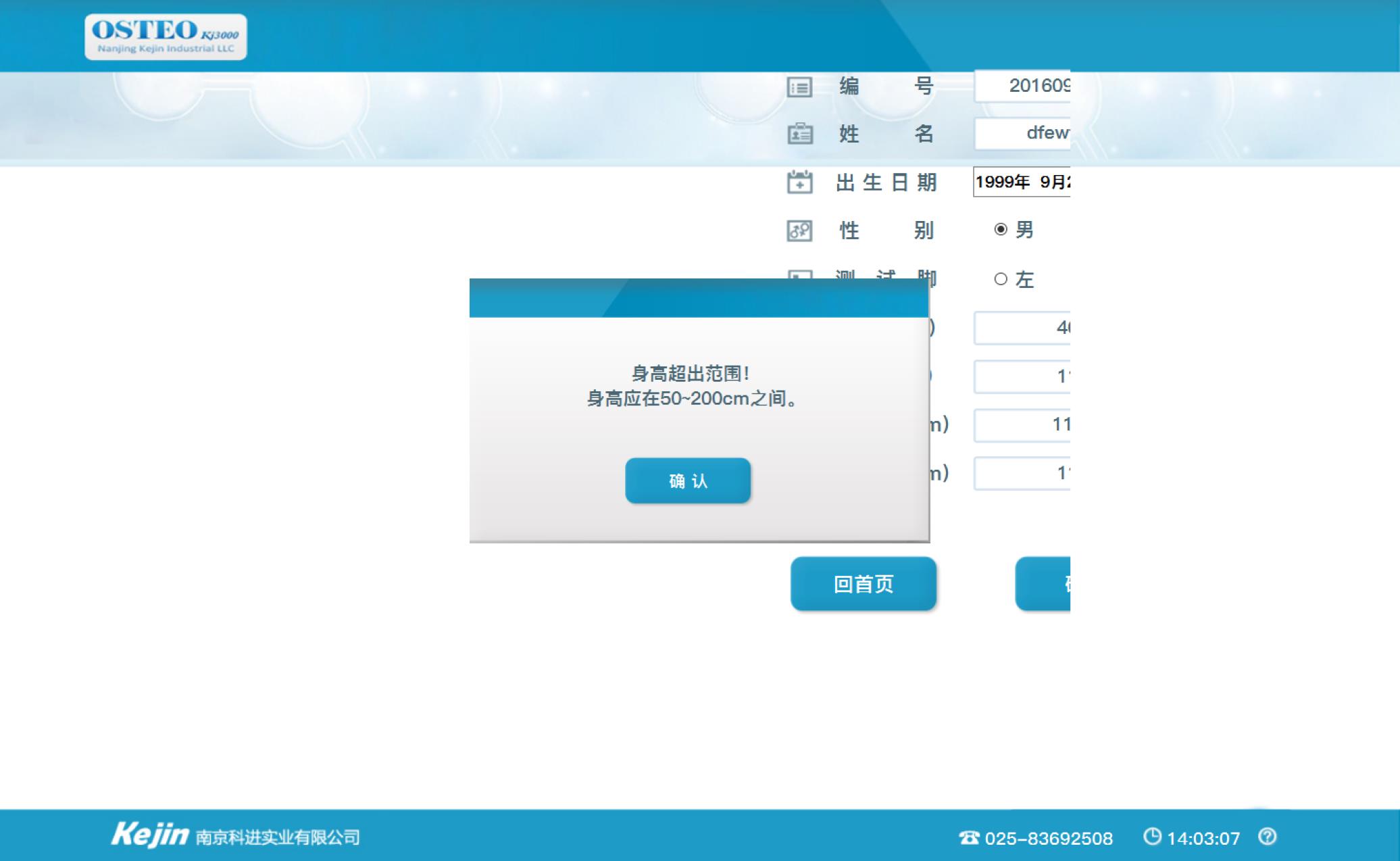

　　身高范圍在50～200cm內，體重范圍為10～100kg，身高或體重超出范圍，點擊“確認”按鈕，會彈出提示對話框，如下圖所示：

3、病人測試

　　1）測前準備

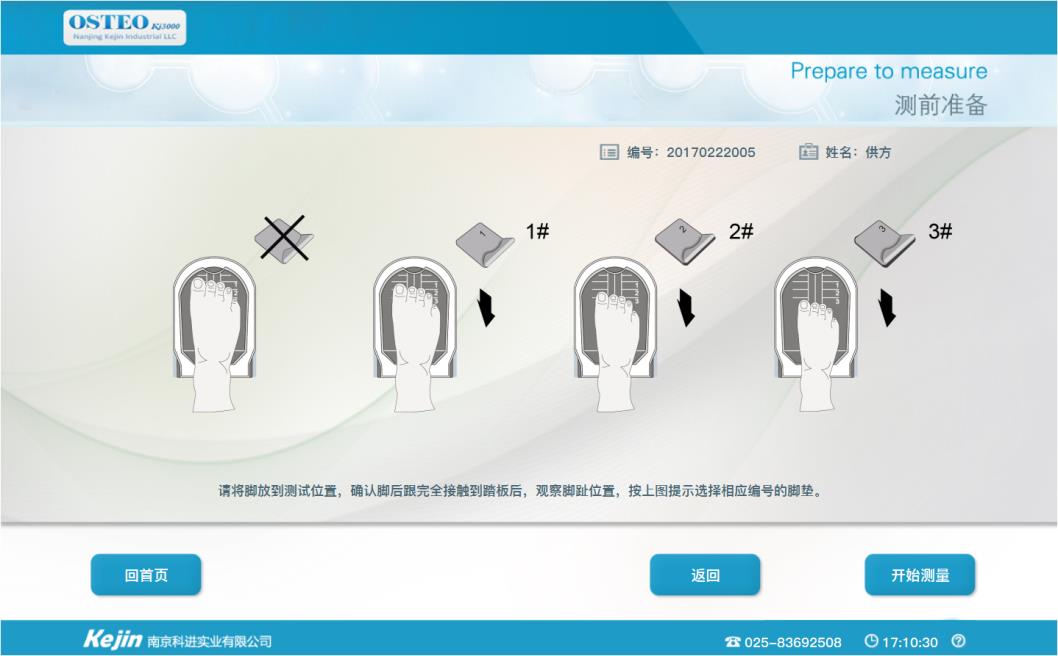

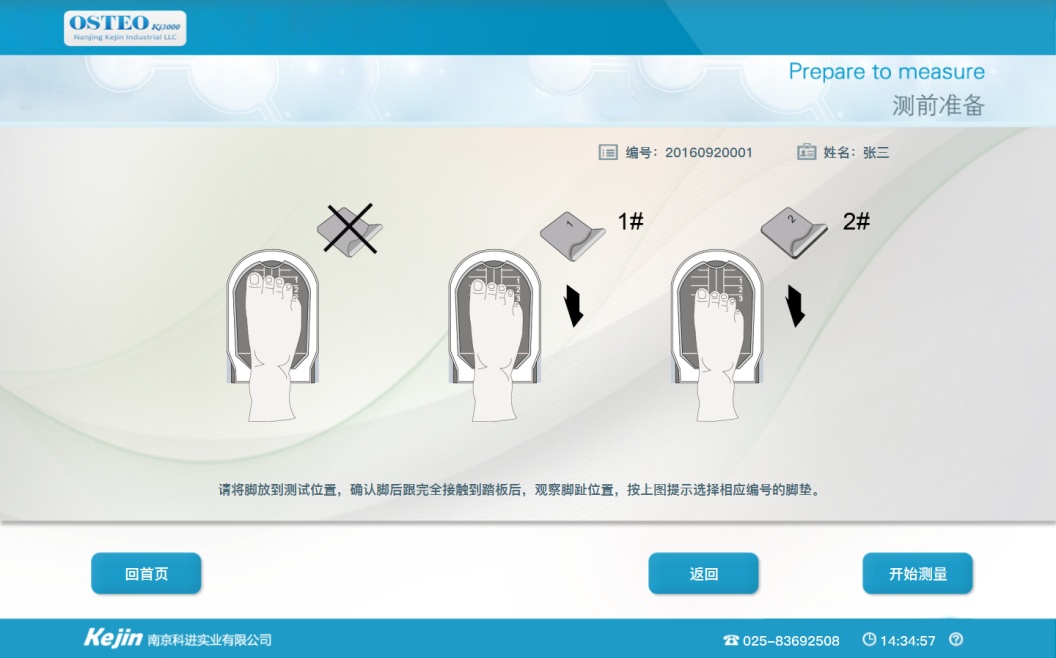

　　病人信息輸入完成后，點擊“確認”按鈕，進入“測前準備”界面，如下圖所示：

　　年齡≥20歲時的界面

　　年齡＜20歲時的界面

　　本界面說明了測量時病人被測腳的放置位置和姿態。當病人已經按照要求放置好腳后，即可點擊“開始測量”，跳轉到檢測界面，開始進行骨密度檢測。如果醫生想返回主界面，則點擊“回首頁”按鈕；如果醫生想返回病人信息界面，則點擊“返回”按鈕。

　　2）測量中

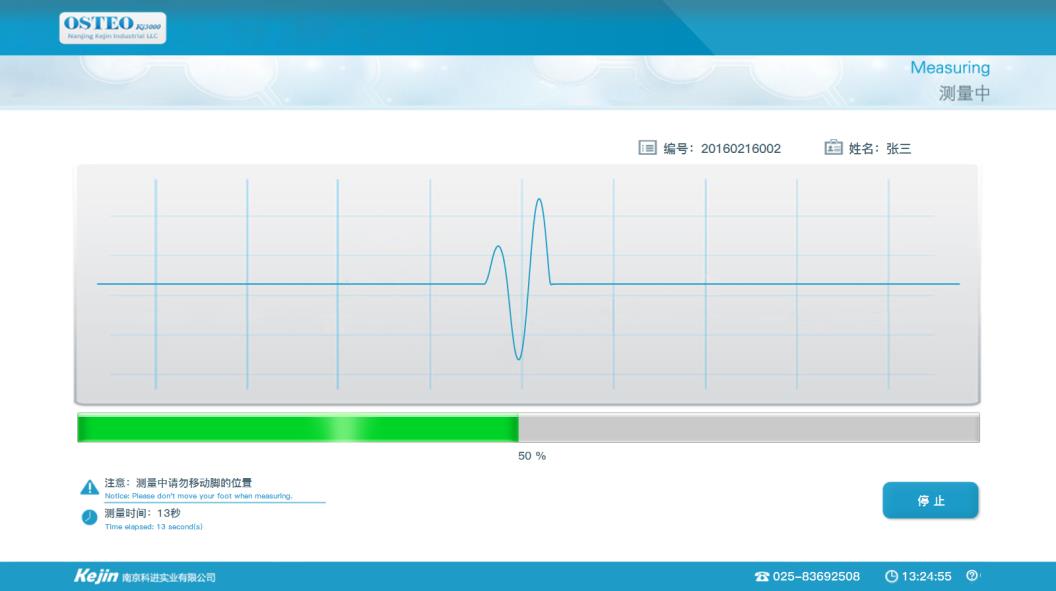

　　當病人年齡≥8歲時，“測量中”界面如下圖所示：

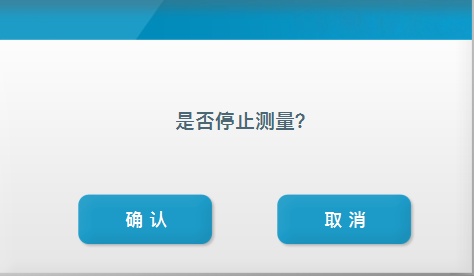

　　“測量中”界面右上角為當前病人的姓名和編號，中間部分顯示的是測試波形（該波形為探頭接收到的經跟骨衰減后的超聲波信號），波形下方是檢測進度條。如果在檢測過程中腳位置發生變化或者發現在病人信息界面中所輸入的信息有誤，點擊“停止”按鈕，彈出下圖對話框，選擇“確定”停止本次測量，選擇“取消”繼續本次測量。

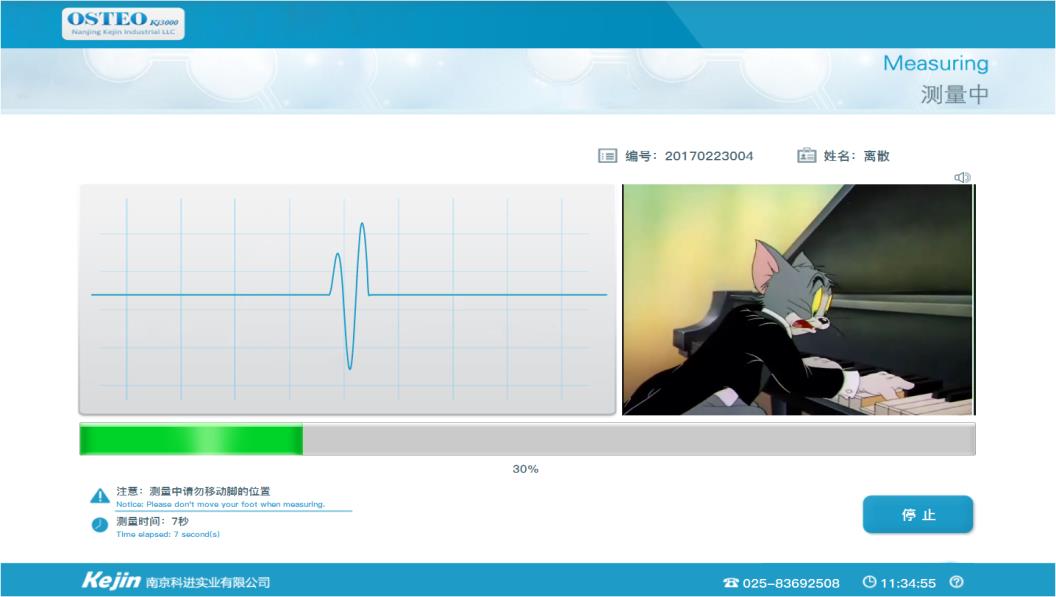

　　當病人年齡＜8歲時，與測量年齡≥8歲的病人時所顯示的測量界面不同的是：在界面的右半部分播放動畫以吸引這些兒童病人的注意力，從而保證測量時腳不會亂動，如下圖所示：

　　3）測量成功

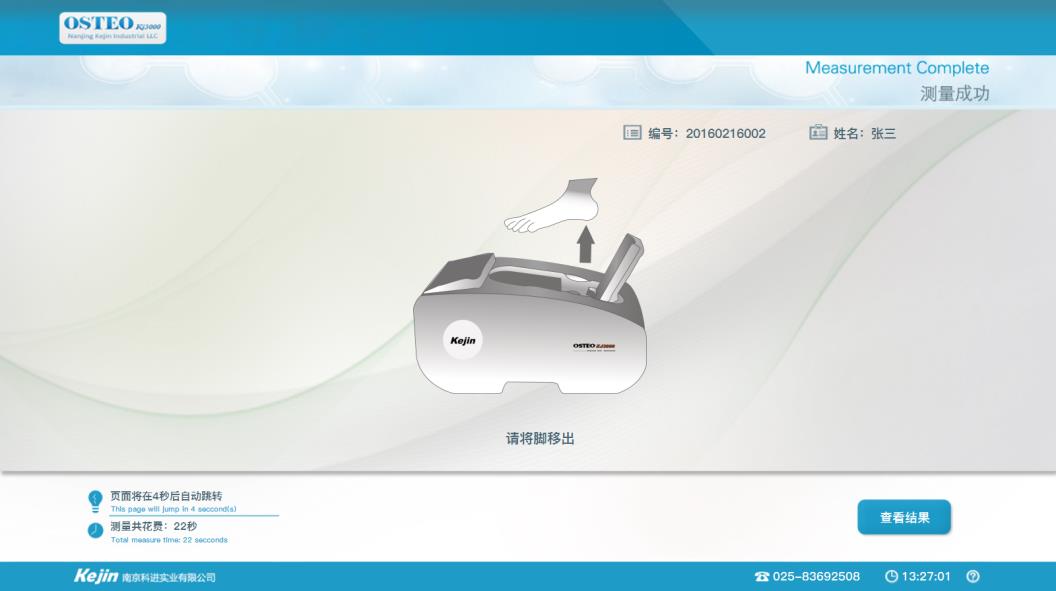

　　檢測完成后，系統會自動跳轉到提示測量成功的界面，如下圖所示：

　　此界面提示病人測定結束，可退出腳。此時如果想查看測量結果，可直接點擊“查看結果”按鈕，進入測量結果界面。如果醫生不做操作，則在此界面停留5s后，會自動跳轉到測量結果界面。

　　4）測量結果

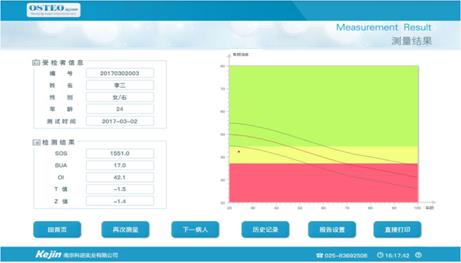

　　當病人年齡≥20歲時，測量結果界面如下圖所示：

　　界面左上部分顯示的是病人信息，依次為編號、姓名、性別、年齡和測試時間。左下部分顯示的是測量結果：SOS、BUA、骨質指數、T值和Z值。界面右邊顯示的是病人測量得到的骨質指數值與對應年齡的參考值比較圖，橫軸表示病人的年齡（年齡范圍20~100歲），縱軸表示不同年齡對應的骨質指數參考值。三條曲線中，中間紅線表示的是不同年齡的平均值，上下兩條黑線分別表示的是不同年齡的最高值和最低值。測量點落在綠色的區域，即骨質指數值較高，表示骨骼比較健康；落在黃色的區域，表示骨質指數值為骨骼狀況一般；如果落在紅色區域，即骨質指數值較低，則表示骨骼狀況比較差。

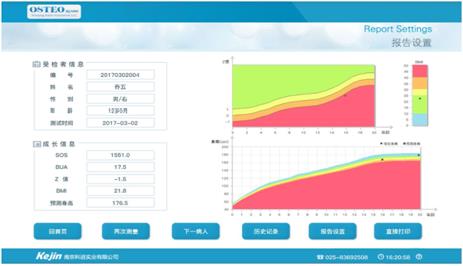

　　當病人的年齡＜20歲時，顯示的測量結果如下圖所示：

　　界面左上部分顯示病人信息，左下部分顯示成長信息。在Z值圖表中，測量點位于綠色區域，則表示骨骼狀況較好；測量點落在紅色區域，則表示Z值偏低，骨骼發育不良；Z值在-1～1的區域表示骨骼發育正常，且數值越高骨骼發育狀況越好。在身高圖表中，測量點落在白色區域，表示身高偏高；測量點落在藍色、綠色或黃色區域，表示身高在正常范圍；測量點落在紅色區域，則表示身高偏低。

　　在測試結果界面正下角，有以下幾個按鈕：

　　重新測試：對該病人重新進行測試獲得測量數據。

　　下一病人：點擊“下一病人”，直接跳到病人信息界面，開始注冊下一個病人信息。

　　歷史記錄：點擊“歷史記錄”，彈出病人的歷史診斷記錄。

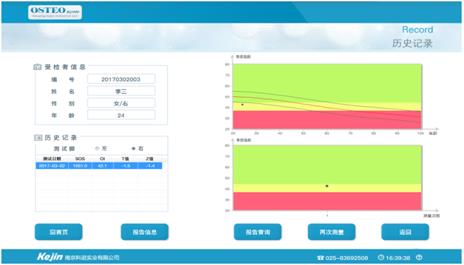

　　當歷史測量記錄中病人年齡≥20歲時，如下圖所示：

　　左半部分顯示的是病人信息和歷史測量記錄，列表中為當前病人的所有測量記錄，選中其中一項后，右側會顯示被選中的歷史記錄所對應的圖表。

　　右上部分顯示的是在不同年齡時測量所得的骨質指數值與參考值比較的圖表（可參考測量界面）。

　　右下部分顯示的是歷次測量所得的骨質指數圖，其中橫坐標為測量次數，縱坐標為骨質指數值，背景顏色含義與其上方的圖表相同。醫生可以在此圖表中看出病人歷次測量時骨質指數值的變化情況。

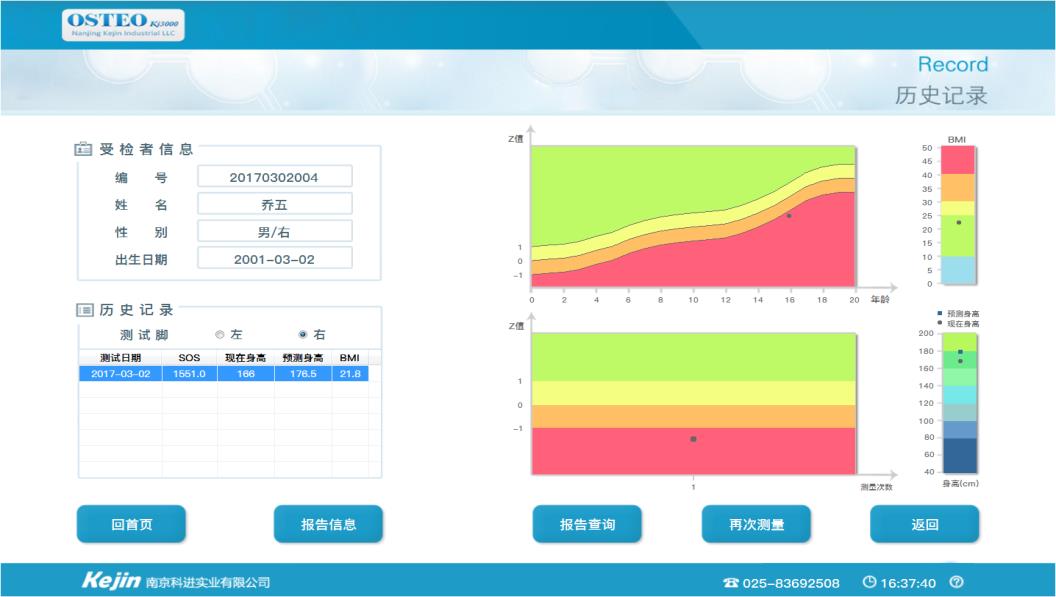

　　當歷史測量記錄病人年齡＜20歲時，其該次測量對應的歷史記錄界面如下圖所示：

　　其中界面左側為病人信息和歷史測量記錄，右上部分顯示的是不同年齡時的Z值、BMI值，其中黑點對應的數值為病人測量值。右下部分顯示的是當前的身高值和身高預測值。

4、報告輸出

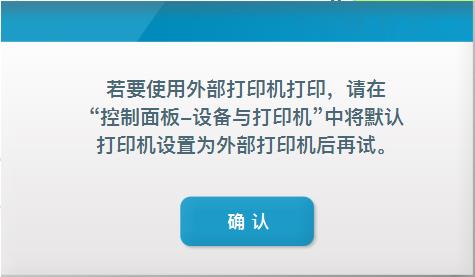

　　OSTEOKJ3000型超聲骨密度儀只能連接外部的打印機。OSTEOKJ3000+和OSTEOKJ3000M+、OSTEOKJ3000S和OSTEOKJ3000S+型超聲骨密度儀可選擇使用內置打印機，也可外接打印機。打開電源前-外接打印機的設置，點擊“打印”后，彈出如下提示框：

　　在設置界面中不勾選“使用內置打印機”這一項，并在電腦的控制面板-打印機中選擇需要外接的打印機，才能正常打印。

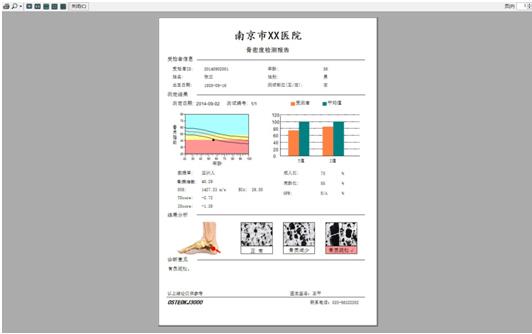

　　使用外接打印機打印預覽界面如下：

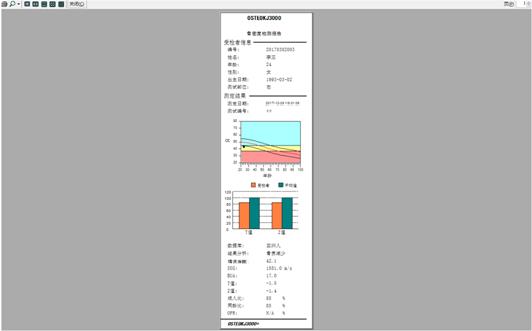

　　對于年齡≥20歲的病人，使用內置打印機打印預覽界面如下：

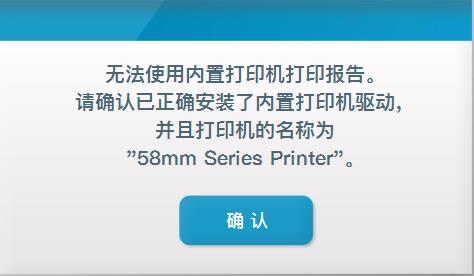

　　點擊“打印”后，彈出如下提示框：

　　在設置界面中勾選“使用內置打印機”這一項，并在電腦的控制面板—打印機中選擇內置打印機，才能正常打印。OSTEOKJ3000型無內置打印機，故無此功能。

　　其中病人信息顯示病人ID、姓名、年齡、性別、出生日期和測試部位；測定結果中顯示的是測定日期、測試編號（即該次測量是該病人總測量次數中的第幾次）、骨質指數值圖表以及T值和Z值與平均值的比較結果圖表（其中橙色柱形表示病人的T值和Z值，綠色柱形的表示的是T值和Z值的平均值）；結果分析中顯示的是本軟件對于病人骨質的判斷（包括正常、骨質減少、骨質疏松）。

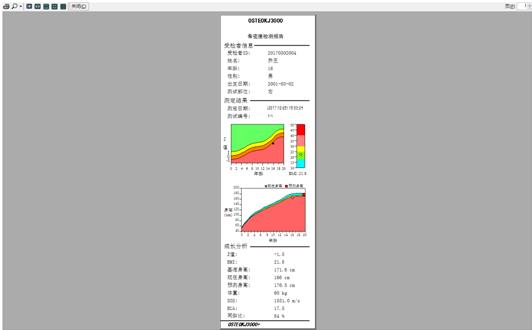

　　對于年齡＜20歲的病人，若使用內置打印機，打印預覽界面如下圖所示：

　　其中病人信息顯示的是病人ID、姓名、年齡、性別、出生日期和測試位置（左/右）；結果中顯示的是測定日期、測試編號（即該次測量是該病人總測量次數中的第幾次）、Z值、身高預測圖表；列表成長分析中，顯示的值有Z-Score、BMI、基準身高、現在身高、預測身高、體重、SOS、BUA。預測身高是由父母身高，病人當前身高以及病人骨密度測試結果綜合計算所得的。

5、報告查詢

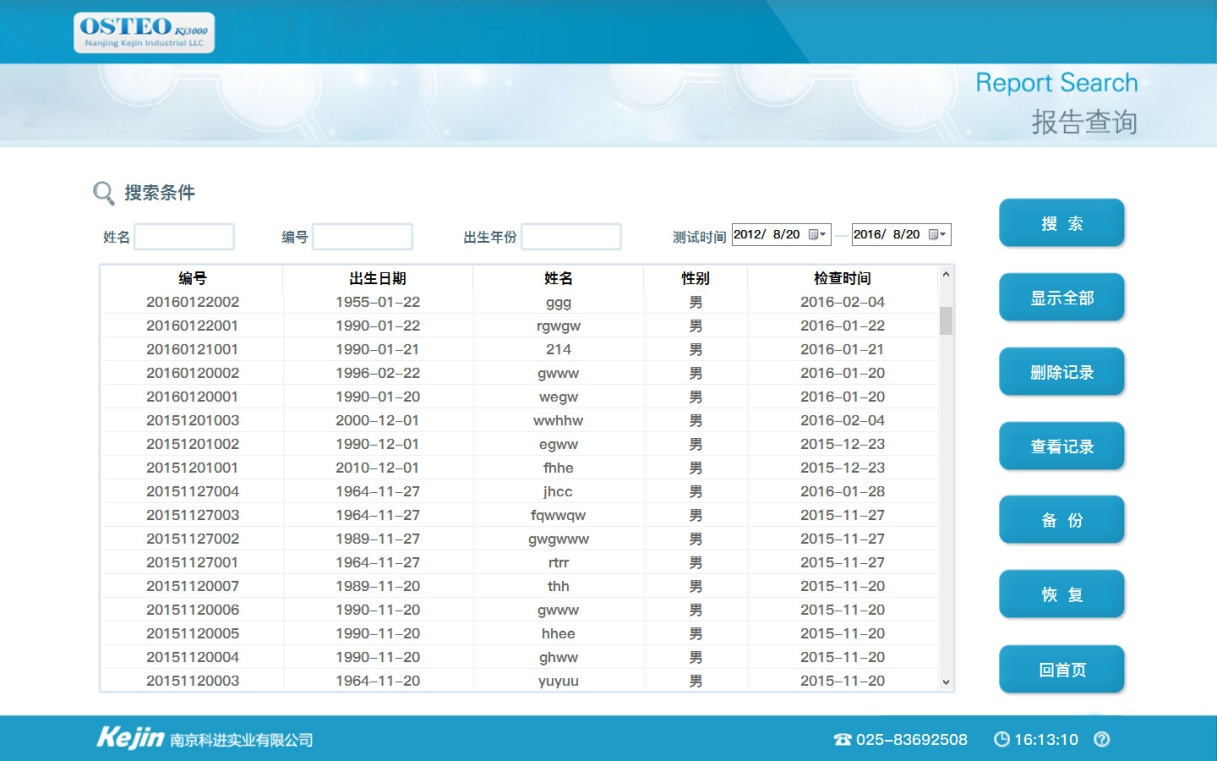

　　點擊首頁的“報告查詢”按鈕，彈出如下界面：

　　搜索條件：可以在搜索條件中輸入姓名（字符類型不限，不能超過12個字節）、編號（只能為數字，不能超過11個字節）、出生年份（只能為數字，不能超過4個字節）和檢查時間范圍，在搜索條件中輸入完成后，點擊“搜索”按鈕，即可以搜索出滿足這些條件的所有病人記錄，這些病人信息會顯示在列表中。

　　顯示全部：點擊“顯示全部”，則列表中會顯示出全部測量記錄。

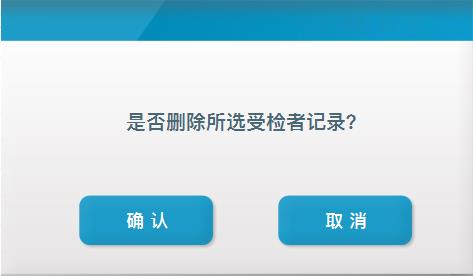

　　刪除記錄：在列表中選中某個病人后，點擊“刪除記錄”，彈出詢問“是否刪除所選病人記錄”對話框，點擊“確認”，可刪除此病人；點擊“取消”，則返回到“報告查詢”。

6、設置

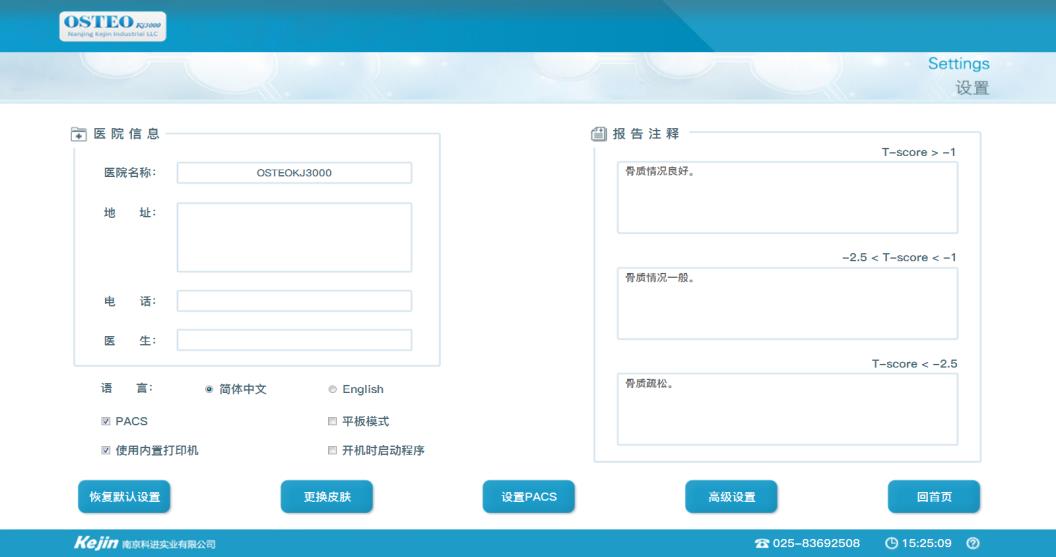

　　點擊“系統設置”，進入設置界面?？梢栽O(shè)置醫院信息、報告注釋、語言、PACS等。

　　1）醫院信息

　　用戶輸入的醫院名稱、醫生，可以是任意字符，不能超過30個字節。地址可以輸入任意字符，不能超過60個字節。電話號碼只能輸入數字，不能超過18個字節。

　　2）報告注釋

　　報告注釋中，有三個T-score值的區間，不同的區間分別對應不同的注釋。用戶可以使用默認的注釋，也可以根據需要自己修改?？梢暂斎肴我庾址荒艹^200個字節。其作用為，當病人測得的T-score位于某個區間內時，“報告設置”界面的診斷信息就會自動顯示此處設置的該T-score區間對應的注釋。

　　3）更換皮膚

　　更換皮膚中可以選擇“簡潔”和“經典”兩種風格的界面。

7、退出程序

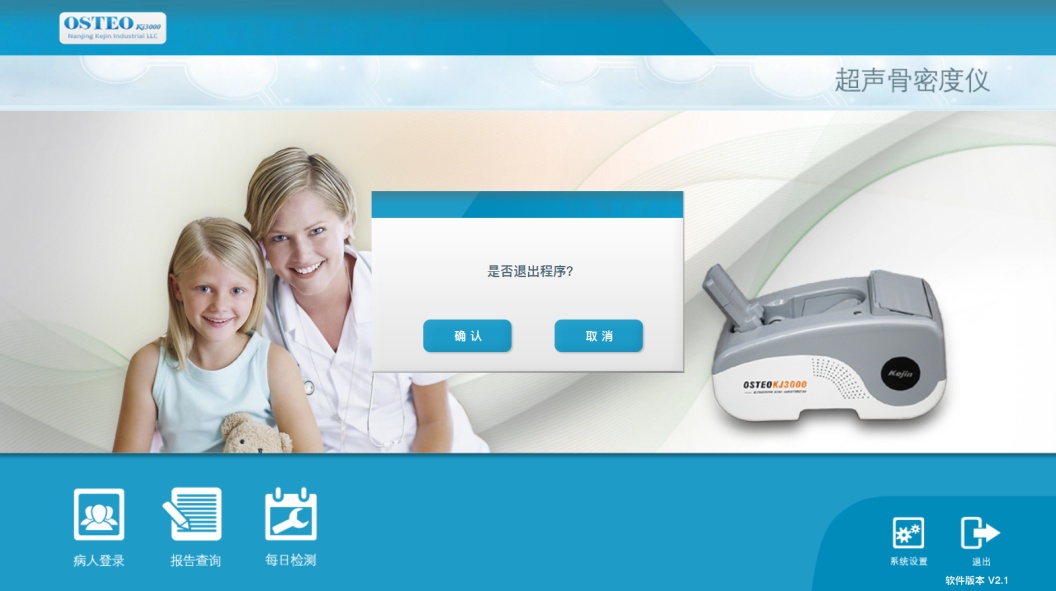

　　若在主界面上點擊“退出程序”按鈕，跳出“退出程序”對話框，此時單擊“確認”按鈕，退出程序。點擊“取消”，返回主界面。
